Описание буровой установки УРБ-АГ
Буровая установка

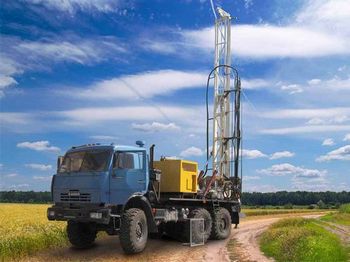

УРБ-5АГ разведочного бурения с оригинальным гидравлическим подвижным
вращателем. Предназначена для бурения структурно-поисковых
скважин, скважин на воду, разведки месторождений твердых
полезных ископаемых и инженерно-геологических изысканий.
Очистка забоя производится путем промывки, продувки или транспортировки разрушенной породы на поверхность шнеками.
Мачта имеет усиленную ферменную конструкцию высотой 10,5м, что позволяет использовать 6-ти метровую бурильную трубу, для более высокой производительности.
Комплектация рабочей лебедкой и гидравлическим откидным вращателем, позволяет производить ударно-канатное бурение, ремонт эксплуатационных скважин, работы связанные с транспортировкой вспомогательного оборудования и другие работы.
Механизмы буровой установки УРБ-5АГ смонтированы на собственной раме, установленной на шасси автомобиля (УРАЛ-4320, КАМАЗ-43114) и приводятся в действие от двигателя шасси. Управление установкой, в том числе подъем (опускание) мачты, полностью гидрофицировано и сконцентрировано на пульте бурового мастера.
Дополнительная комплектация:- компрессор (КВ 10/10;КВ 12/10),
- насос буровой (НБ-32, НБ-50),
- сварочный генератор (ГД4004-12),
- буровой инструмент для всех типов бурения.
Технические характеристики буровой установки УРБ-5АГ
| Наименование параметров | Величина |
| Транспортная база шасси повышенной проходимости | УРАЛ-4320, КАМАЗ-43114 |
| Привод | от двигателя шасси |
| Рекомендуемая глубина бурения, м. (трубами/шнеком) | 300/50 |
| Рекомендуемый диаметр бурения, мм. | |
| с промывкой/продувкой начальный | 190 |
| с промывкой/продувкой конечный | 118 |
| шнеками | 135 |
| Мачта | сварная, с опорными домкратами |
| высота мачты до оси кронблока, м. | 10,5 |
| подъем мачты | гидроцилиндром |
| Вращатель | гидравлический откидной |
| частота вращения бурового снаряда, об/мин. | 34,69,103,200,300 |
| крутящий момент, максимальный, кг/м. | 400 |
| скорость подъема инструмента, м/с. | 0,18-1,30+10% |
| ход подачи, м. | 6,8 |
| Рабочая лебедка | гидроприводная |
| канатоемкость барабана лебедки, м | 100 |
| тяговое усилие на нижнем витке барабана, кгс, не менее | 3200 |
| скорость спуска/подъема, м/c, не менее | 2,2/1,5 |
| Габаритные размеры установки, мм, не более | |
| в рабочем положении на Урал-4320 | 9790х2500х9990 |
| в рабочем положении на КамАз-43114 | 8650х2500х10200 |
| в транспортном положении на Урал-4320 | 9670х2500х3560 |
| в транспортном положении на КамАз-43114 | 9750х2500х3950 |
| Масса снаряженной установки, кг. | |
| на Урал-4320 | 15500 |
| на КамАЗ-43114 | 14400 |
