Назначение буровой установки УКБ-5С
Установка самоходная колонкового бурения УКБ-5С предназначена для бурения вертикальных и наклонных (до70°) геолого-разведочных скважин на твердые полезные ископаемые глубиной до 800м с применением алмазных и твердосплавных коронок.
Буровая установка УКБ-5С предназначена для эксплуатации на открытом воздухе, круглогодично, в макроклиматических районах с умеренным клима том, при температуре окружающего воздуха от минус 40°С до плюс 40°С .
Установка УКБ-5С обеспечивает:-
бурение геологоразведочных скважин вращательным способом кольцевым или сплошным забоем, а также бурение скважин с применением погружных ударно-вращательных или вращательных машин.
-
очистку забоя от разбуренных пород промывочными жидкостями.
-
отбор керна проходимых пород с помощью съемного керноприем ника или путем подъема всего бурового снаряда на поверхность.
-
подъем (опускание) буровой мачты, установку ее на заданный угол
бурения с помощью гидросистемы. -
мобильную перебазировку с одной точки бурения на другую.

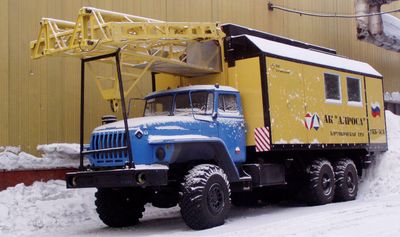

Установка УКБ-5С изготавливается на шасси автомобиля высокой проходимости КрАЗ - 255 с «жестким» утепленным укрытием, либо на базе других новых моделей КРАЗ-6322, КРАЗ-63221, КАМАЗ. Оборудование может быть установлено на базе МАЗ-7310 с увеличением глубины бурения до 1200 метров.
Технические характеристики
| Грузоподъемность на крюке (при 2-х струнной оснастке), кН (тс) | 50(5) |
| Наибольшее тчговое усилие на крюке, кН (тс) | 80(8) |
| Углы бурения, град | 90 |
| Глубина бурения номинальная, м | |
| Твердосплавным инструментом: | |
| Коронками д-р 93 мм трубами д-р 68 мм | 500 |
| Алмазным инструментом: | |
| Коронками д-р 59 мм трубами 54 мм | 800 |
| Коронками д-р 59 мм трубами ЛБТН д-р 54 мм | 1200 |
| Диаметр бурения, мм | |
| Начальный, не менее | 151 |
| Конечый | |
| При алмазном бурении | 59 |
| При твердосплавном бурении | 93 |
| Способ бурения | Вращательный |
| Тип вращения | Шпиндельный |
| Подача инструмента на забой | Гидравлическая с автоперехватом |
| Частота вращения шпинделя, об/мин | 122, 257, 340, 407539, 715, 1130, 1500 |
| Усилие подачи шпинделя, кН (тс): | |
| Вверх | 0,0166 |
| Вниз | 0,0216 |
| Скорость холостого подъема шпинделя, м/с | 0,06 |
| Длина свечи, номинальная, м | 9,5 |
| Укладка свечей | В свечеприемник и подсвечник |
| Скорость навивки каната на барабан лебедки (второй слой) | |
| минимальная | 0,81 |
| максимальная | 3,61 |
| Канат лебедки 16Г - В - С - МК - Н - 1764 (180) | |
| Грузоподъемность мачты, т. максимальная | 12 |
| Подъем и опускание мачты | Гидравлическое |
| Установка буровой в рабочее положение | На 4-х мех. домкратах |
| Электроагрегат | Дизель-электростанции АД-60С |
| Станок буровой | СКБ - 5 |
| Насос буровой | НБ4 - 160/63 |
| Ходовая база установки | ШассиУрал 4320-1912-31 |
| Масса установки (без шасси) не более, кг | 9000 |
