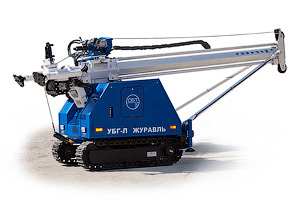

Буровая установка УБГ-Л-15 Журавль

Малогабаритная буровая установка легкой серии на гусеничном ходу для бурения на воду



Буровая установка УБГ-Л-15 "Журавль" позволяет реализовать любые технологии бурения в максимально стесненных условиях. Благодаря небольшим габаритам, установка позволяет выполнять работы в местах, не доступных буровым установкам на автомобильном шасси типа: УАЗ, ГАЗ, ЗИЛ, КАМАЗ и т.п. При транспортировки буровой установки на прицепе, отпадает необходимость в приобретении второго автомобиля-водовозки.

Малогабаритная буровая установка УБГ-Л-15 "Журавль" является современным мобильным решением для выполнения самых сложных задач в стесненных условиях при бурении скважин на воду, геотермальное отопление, выполнении инженерно-геологических изысканий, бурению под сваи и проведению других работ.

Благодаря высоким техническим показателям и серьезному доп. оснащению, это оборудование позволяет решать широкий круг задач в стесненных условиях с бережным обращением к обустроенным территориям.

Не смотря на малые габариты, установка обладает лучшими показателями в классе:

  • крутящий момент 6700 Нм
  • усилие подачи 5000 кг
  • ход подачи вращателя 3400 мм.
  • масса 3500 кг

Буровая установка УБГ-Л-15 "Журавль" предназначена для бурения инженерных скважин в породах I-XII категории по буримости, в частности, для бурения скважин на воду, скважин под геотермальное отопление, инженерно-геологические изыскания, бурения под сваи, закручивание винтовых свай и других работ в стесненных условиях в условиях умеренного макроклиматического района.

Область применения

  • бурение скважин на воду
  • под геотермальные зонды
  • инженерно-геологические изыскания
  • буроинъекционные и буронабивные сваи
  • винтовые сваи
  • анкера Titan и Атлант
  • инъектирование грунтов
  • сваи по технологии "jet-grouting"
  • геологоразведочные скважины
  • сейсморазведочные скважины
  • технические скважины и другие работы в стесненных условиях.

Приобретая буровую установку УБГ-Л-15 "Журавль" на гусеничном ходу, Вы получаете ряд серьезных преимуществ на фоне аналогов:

  • гусеничное шасси обладает высокой маневренностью имеет низкое удельное давление, что обеспечивает бережное обращение к обустроенным территориям, позволяет проводить работы не доступные другим установкам
  • высокие технические параметры позволяют производить бурение в любых сложных геологических условиях, не уступая по производительности распространенным буровым установкам на шасси автомобилей, и зарубежным аналогам на гусеничном шасси, зачастую превосходя их.
  • при своих характеристиках, массе и габаритах, установка имеет рекордное значение хода подачи вращателя (3400 мм), а также высоту гуська лебедки 9100 метров обеспечивая использование бурильных труб длиной 3000 мм, а также возможность работы обсадными трубами (армокаркасы и т.п.) длиной до 9000 мм при работе с лебедкой.

Буровая установка УБГ-Л-15 "Журавль" может быть изготовлена в трех исполнениях:

  • на гусеничном шасси
  • на раме, для монтажа на любой автомобиль, грузоподъемностью 3000 кг, с учетом автономного дизельного привода буровой установки.
  • на раме, для монтажа на автомобиль с возможностью отбора мощности от двигателя автомобиля

Способы бурения

  • шнековое
  • с промывкой
  • с продувкой
  • пневмоударное
  • пневмоударное с одновременной непрерывной обсадкой
  • ударно-канатное

Условная глубина бурения

Диаметр бурения, мм  Глубина, м

 шнеками  полыми шнеками   с промывкой    с продувкой   с пневмоударником
 90  50-60  - 300 300* 300*
 150  40-50  35-40  150 150* 100*
 180  35-40  30-35  100 100*
 200  35  30  100 100*
 250  30  25  70
 320  15  10-15

*Необходим компрессор

Возможности и преимущества

Буровая установка "Журавль" от существующих отечественных и импортных аналогов отличается следующими преимуществами:

  1. Уникальная компоновка узлов самоходного основания и оригинальная конструкция бурового блока, защищенная патентом на изобретение, обеспечивают превосходство удельных технических характеристик буровой установки в сравнении с аналогами, а также надежность и долговечность бурового блока.
  2. Необычайно маленькая площадь (3 м х 1,5 м = 4,5м2), занимаемая установкой в рабочем положении, позволяет выполнять буровые работы в очень стесненных условиях.
  3. Высокая проходимость и маневренность установки на гусеничной базе, позволяет производить работы в стесненных условиях, а также легко и быстро выставлять ось шпинделя вращателя относительно оси скважины.
  4. Конструкция мачты и каретки вращателя, обеспечивает работу этих узлов без ограничения срока эксплуатации.
  5. Ход подачи вращателя величиной до 3400 мм обеспечивает бурение скважин с использованием бурильных труб длиной 3000 мм.
  6. Каретка мачты имеет оригинальную конструкцию, обеспечивающую большое усилие подачи при минимальных затратах мощности, а также значительный ресурс работы направляющих при работе модуля с абразивными растворами.
  7. Вращатель выполнен с возможностью его отведения в сторону освобождая устье скважины,  для удобства наращивания инструмента, а также спуска обсадной трубы, армокаркаса сваи и т.п. в скважину.
  8. Вращатель имеет минимальный вес и габариты, а его конструкция проверенная временем на других установках "СБТ", гарантирует высочайшую надежность и долговечность работы.
  9. Установка оснащена лебедкой с грузоподъемностью до 20 кН, при желании с возможностью свободного сброса (опция), что делает установку более универсальной.
  10. Управление передвижением буровой установки осуществляется с переносного пульта радиоуправления, что обеспечивает свободу размещения оператора при управлении буровой установкой в стесненных условиях.
  11. Буровая установка при необходимости  комплектуется буровым насосом, для обеспечения бурения скважин с промывкой.
  12. Установка специально адаптирована для бурения скважин на воду, скважин под геотермальные зонды, инженерно-геологические изыскания, производства буроинъекционных и буронабивных свай, что с применением передовых технологий бурения "СБТ" и оригинального инструмента и принадлежностей, повышает производительность выполняемых работ.
  13. Оригинальная конфигурация гидросистемы с импортными комплектующими от лучших производителей стран Германии, Италии, Японии обеспечивает высокую надежность работы установки.

Технические характеристики

 Наименование параметров   Величина
 ЭКСПЛУАТАЦИОННЫЕ
 Диаметр бурения максимальный, мм.  400
 Габаритные размеры, мм:
- в рабочем положении:
- в транспортном положении

3400х 1500х 9180*
5550х 1500х 2590*
 Гусеничного шасси  *
 Масса установки полная, кг, не более 3500*
ВРАЩАТЕЛЬ
Тип подвижный, смещаемый с гидропроводом, не проходной
Крутящий момент силы, Нм (макс.)   4100  6100 6700
(проходной)
8700
 Частота вращения шпинделя, об/мин
          I диапазон
          II диапазон

0/45/90
0/90/180

0/30/60
0/60/120

0/30/60
0/60/120

0/17/42
0/34/84
 Ход смещения вращателя в сторону, мм 450
МЕХАНИЗМ ПОДАЧИ
 Тип  с приводом от гидроцилиндра
 Усилие подачи, кг,
     - вверх
    - вниз

5000
3500
 Ход подачи, мм, не менее: 3400
Скорость подачи, м/сек, не менее
- рабочий режим
- ускоренный режим

0,11
0,52
МАЧТА
Тип Моноблочная
Угол наклона мачты, град.  5-100
АГРЕГАТ НАСОСНЫЙ
Привод дизельный*
Мощность привода, кВт  70*
ШАССИ
Тип Гусеничное с гидроприводом / (а/м)*
Тип гусеницы   Металлическая / Металлическая с обрезиниванием*
Ширина гусеницы, мм    300*
Скорость передвижения, км/ч    1,7
 ЛЕБЕДКА
 Тип Гидравлическая  Гидравлическая с псевдо-сбросом Гидравлическая со свободным сбросом
Грузоподъемность максимальная, кН  20 4,3/6,5/20  4,3/6,5
 Канатаемкость, м 60
Диаметр каната, мм 10  6-10  6-8
 БУРОВОЙ НАСОС ПОРШНЕВОЙ  НБ-300/30
 Марка НБ-300/30
 Тип Поршневой c гидроприводом
 Производительность, л/мин 300
Давление, Bar   30
ЦЕНТРОБЕЖНЫЙ НАСОС НГЦ-50
 Тип  Центробежный c гидроприводом
Производительность, л/мин (макс.) 600
Исполнение  с постоянной производительностью  с регулируемой производительностью

Комплектующие импортного производства

Наименование   Страна Количество  Примечание
 Дизельный двигатель   Япония 1  s
 Предпусковой подогреватель  Германия  s
 Гидронасос Германия 5  s
 Гидромотор  Германия  2 6700
 Гидроцилиндр  Германия  8  s
 Гусеничный борт в сборе   Италия  2  s
 Редуктор планетарный   Италия  2  s
 Гидрораспределители  Италия  1 компл.  s
 РВД   Италия   1 компл.  s
 Фильтры   Италия   1 компл.  s

s - стандартное оснащение

Применяемый инструмент

  • Шнеки полые L=1000-3000 мм (ШГ-90, ШГ-150, ШГ-180, ШГ-200, ШГ-250, ШГ-320, ШГ-340)
  • Шнеки полые L=1000-3000 мм (ШГ-180П, ШГ-250П)
  • Трубы бурильные L=1000-3000 мм (ТБСУ-63,5, ТБ-89)
  • Снаряды колонковые L=1000-3000 мм (СК-76 - СК-330)
