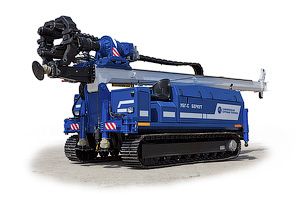

Буровая установка УБГ-С-30 Беркут

Гидрофицированная буровая установка средней серии на гусеничной базе



Гидрофицированная буровая установка УБГ-С-30 "Беркут" на гусеничном ходу предназначена для бурения инженерных скважин в породах I-XII категорий.

Не смотря на малые габариты, установка обладает лучшими показателями в классе:

  • крутящий момент 40 500 Нм
  • усилие подачи 10 000 кг
  • ход подачи вращателя 5 000 мм.
  • масса 8300-10000 кг

Благодаря лучшим показателям в классе, буровая установка УБГ-С-30 "БЕРКУТ" многофункциональна, и обеспечивает выполнение широкого круга задач в самых сложных условиях.

Буровая установка УБГ-С-30 "БЕРКУТ" предназначена для бурения инженерных скважин, в частности, для бурения скважин под буроинъекционные и буронабивные сваи, шпунтовые ограждения, опоры ЛЭП, высокоэффективное бурение скальных пород, в том числе в условиях сложной пересеченной местности под опоры газнефтепроводов и ЛЭП, выполнение работ по отбору керна большого диаметра на россыпных месторождениях золота, бурение скважин на водопонижение с обратной промывкой, инженерно-геологические изыскания, бурение скважин на воду и геотермальное отопление, закручивание винтовых свай и ряда других работ в стесненных условиях в условиях .

Область применения

  • бурение под буроинъекционные и буронабивные сваи с одновременной непрерывной обсадкой диаметром 150-650 мм, с использование полых проходных шнеков
  • бурение под сваи диаметром до 700 мм (опционально 1000 мм) с использованием полых шнеков типа ШГ- .../110, с возможностью последующей закачки пескобетона или бетона через полость шнековой колонны
  • бурение под опоры ЛЭП и газонефтепроводов, в том числе в условиях сложной пересеченной местности с преодолением крутых склонов и высокоэффективным бурением скальных пород диаметром до 650 мм
  • бурения скважин под шпунтовые ограждения диаметром до 650 мм
  • бурение скальных пород V-XII категорий по буримости, диаметром до 650 мм со скоростью 6-10 м/ч, с использованием комплекса КОПБ
  • бурение скважин на водопонижение, диаметром до 700 мм на глубину до 100 метров
  • бурение скважин на россыпных месторождениях, в том числе с обсадкой скважины, диаметром до 550 мм
  • бурение скважин с отбором керна колонковым способом, забивными стаканами,  обуривающими грунтоносами, полыми проходными шнеками (типа ШГ-180П, 250П, 320П), обеспечивающими отбор керна ненарушенной структуры (монолита) с одновременной непрерывной обсадкой скважины
  • винтовые сваи
  • бурение скважин на воду и геотермальное отопление глубиной до 150-200 метров
  • бурение водозаборных скважин всухую шнеками, в том числе с одновременной обсадкой
  • лидерное бурение скважин и другие работы

Варианты исполнения

Способы бурения

  • гусеничное шасси
  • шасси а/м КАМАЗ (УБГ-С-40)
  • шнековое
  • колонковое
  • пневмоударное
  • с обратной промывкой
  • с промывкой
  • с продувкой
  • канатно-ударное

Возможности и преимущества

Буровая установка "БЕРКУТ" от существующих отечественных и импортных аналогов отличается следующими основными преимуществами:

  1. Уникальная компоновка узлов самоходного основания, а также оригинальная конструкция бурового блока, обеспечивают превосходство удельных технических характеристик буровой установки в сравнении с аналогами, а также надежность и долговечность бурового блока.
  2. Компактность и мобильность: исключительно малый удельный вес и габариты позволяют легко перевозить ее на обычном грузовом автомобиле без использования тралов
  3. Небольшая площадь занимаемая установкой в рабочем положении, позволяет выполнять буровые работы в очень стесненных условиях.
  4. Высокая проходимость и маневренность установки на гусеничной базе, позволяет производить работы в стесненных и труднопроходимых условиях, а также легко и быстро выставлять ось шпинделя вращателя относительно оси скважины.
  5. Конструкция мачты и каретки вращателя, обеспечивает работу этих с максимальным ресурсом.
  6. Ход подачи вращателя величиной до 5000 мм обеспечивает бурение скважин с использованием инструмента длиной до 4000 мм.
  7. Вращатель выполнен с возможностью его отведения в сторону освобождая устье скважины,  для удобства наращивания инструмента, а также спуска обсадной трубы, армокаркаса сваи и т.п. в скважину.
  8. Вращатель имеет минимальный вес и габариты, а его конструкция проверенная временем на других установках "СБТ", доказала его высочайшую надежность и долговечность работы.
  9. Установка оснащена лебедкой с грузоподъемностью 25 кН (опция 40 кН), при желании с возможностью свободного сброса (опция), что делает установку более универсальной.
  10. Управление передвижением буровой установки осуществляется с переносного пульта радиоуправления, либо с самой установки, что обеспечивает свободу размещения оператора при управлении буровой установкой в стесненных условиях.
  11. Установка оснащается тремя типами вращателей, что позволяет выполнять широкий спектр задач, и использовать различные технологии бурения.
  12. Буровая установка при необходимости  комплектуется буровым поршневым насосом НБ-300/30, или центробежным насосом с гидроприводом для бурения скважин с промывкой.
  13. Опционально установка оснащается: насосом высокого давления (200 Bar), моечным пистолетом, сварочным генератором.
  14. Оригинальная конфигурация гидросистемы с импортными комплектующими от лучших производителей стран Германии и Италии, обеспечивает высокую надежность работы установки, с учетом работы в Северных регионах и тяжелых условий эксплуатации.

Условная глубина бурения

Диаметр бурения, мм  Глубина, м
 шнеками  полыми шнеками  с промывкой  с продувкой  с пневмоударником
 250  40  35 300 100 100
 370  30  25
 425  30  20
 450  25  20
 550  15  10
 650  10  -

Технические характеристики

 Наименование параметров  Величина
 ЭКСПЛУАТАЦИОННЫЕ
 Диаметр бурения максимальный, мм.  700/1000*
 Габаритные размеры, мм:
  - в рабочем положении:
  - в транспортном положении

4990х2200х7325*
6735х2200х2600*
 Количество аутригеров  4
 Модель гусеничного шасси металлическое/металлическое с обрезиневанием/раздвижное*
 Масса установки полная, кг, не более 8300-10000*
ВРАЩАТЕЛЬ
Тип подвижный, непроходной, смещаемый с приводом от двух гидромоторов/проходной*
Крутящий момент силы, Нм (максимальный)  4 750*  7 000*   8 400*   8 700* 40 500*
 Частота вращения шпинделя, об/мин
          I режим
          II режим

0...170*
0...340*

0...115*
0...230*

0...90*
0...190*

0...100*
0...200*

0...30*
0...60*
 Ход смещения вращателя, мм  550/700/1100*
МЕХАНИЗМ ПОДАЧИ
 Тип  цепной с приводом от гидромотора
 Усилие подачи, кг, максимальное (вверх/вниз)  10 000
 Ход подачи, мм, не менее: 1400-5100*
Скорость подачи, м/сек, не менее
- рабочий режим
- ускоренный режим

0,15
0,7
МАЧТА
Тип Моноблочная
Угол наклона мачты, град:
в продольной плоскости
10...115
АГРЕГАТ НАСОСНЫЙ
 Привод Дизельный двигатель ЯМЗ-236
 Мощности привода, кВт (л.с.)  132 (180)
ШАССИ
Тип  Гусеничное с гидропроводом
Тип гусеницы  Металлическая/ металлическая с обрезиниванием*
Ширина гусеницы, мм  400*
Дорожный просвет, мм   300/500*
Скорость передвижения, км/ч   1,7
ЛЕБЕДКА
Тип   Планетарная с 4-х слойной навивкой каната/со свободным сбросом
Привод  от гидромотора
 Грузоподъемность, кг:
- на 1 слое
2500/ 4000*
Канатоемкость, м, не менее  30
Диаметр каната, мм  12

*В зависимости от модификации

Применяемый инструмент:

  • Шнеки полые (ШГ-180, ШГ-200, ШГ-250, ШГ-320, ШГ-340, ШГ-370, ШГ-425, ШГ-450)
  • Шнеки полые (ШГ-370/230, 425/280, 450/280, 550/380)
  • Шнеки (ШГ-320/110, ШГ-340/110, ШГ-370/110, ШГ-425/110, ШГ-450/110, ШГ-550/110, ШГ-650/110)
  • Шнеки полые (ШГ-180П, 250П)
  • Трубы бурильные (ТБ-89, ТБ-146, ТБ-168, ТБ-219)
  • Снаряды колонковые (СК-190 - СК-660)
