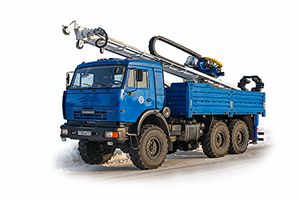

Гидрофицированная буровая установка средней серии на автомобильной базе
 |
Буровая установка УБГ-С-40 "БЕРКУТ" предназначена для бурения инженерных скважин в породах I-XII категории по буримости, в частности, для производства буроинъекционных и буронабивных свай, бурения под опоры нефтегазопроводов и ЛЭП, водопонижения, скважин на воду, анкеров, инженерно-геологических изысканий, анкеров,технических скважин и других работ в стесненных условиях закрытых корпусов различных зданий и на открытых площадках в условиях умеренного макроклиматического района. |
Буровая установка УБГ-С-40 БЕРКУТ выпускается в 16 различных вариантах, что позволяет применять ее не только для водопонижения, инженерно-геологических изысканий и технических скважин, но и в ряде других случаев.
Область применения
- буроинъекционные сваи
- буронабивные сваи
- инженерно-геологические изыскания
- бурение скважин на воду
- инъектирование грунтов
- геологоразведочные скважины
- сейсморазведочные скважины
- анкера
- технические скважины и другие работы в стесненных условиях.
Способы бурения
- шнековое
- с промывкой
- с обратной промывкой
- с продувкой
- пневмоударное
- канатно-ударное
Возможности и преимущества
- Компактность и мобильность: малый удельный вес и габариты обеспечивают мобильность буровой установки.
- Производительность: установка превосходит лучшие мировые аналоги данного уровня по многим техническим характеристикам.
- Проходимость: шасси колесного типа 6х6 обеспечивает хорошие внедорожные качества.
- Безопасность и удобство: вращатель установки может отводиться в сторону, что обеспечивает безопасность при осуществлении спуско-подъемных операций с лебедкой.
- Высокая надежность: оригинальная конфигурация гидросистемы, собранной из импортных комплектующих
- Простота в эксплуатации: специальная конструкция и компоновка узлов обеспечивают простоту и удобство обслуживания.
Условная глубина бурения
| Диаметр бурения, мм | Глубина, м | ||||
| шнеками | полыми шнеками | с промывкой | с продувкой | с пневмоударником | |
| 250 | 40 | 35 | 300 | 100 | 100 |
| 370 | 30 | 25 | |||
| 425 | 30 | 20 | |||
| 450 | 25 | 20 | |||
| 550 | 15 | 10 | |||
| 650 | 10 | - | |||
Технические характеристики
| Наименование параметров | Величина | ||||
| ЭКСПЛУАТАЦИОННЫЕ | |||||
| Диаметр бурения максимальный, мм. | 700/1000* | ||||
| Габаритные размеры,
мм: - в рабочем положении: - в транспортном положении |
9000х2500х10170 9700х2500х3850 | ||||
| Количество аутригеров | 2 | ||||
| Масса установки полная, кг, не более | 16000* | ||||
| ВРАЩАТЕЛЬ | |||||
| Тип | подвижный, смещаемый с приводом от двух гидромоторов (проходной/не проходной)* | ||||
| Крутящий момент силы, Нм (максимальный) | 4 750* | 7 000* | 8 400* | 8 700* | 40 500* |
| Частота вращения шпинделя,
об/мин I режим II режим |
0...170* 0...340* |
0...115* 0...230* |
0...90* 0...190* |
0...100* 0...200* |
0...30* 0...60* |
| Ход смещения вращателя, мм | 550/700/1100* | ||||
| МЕХАНИЗМ ПОДАЧИ | |||||
| Тип | цепной с приводом от гидромотора | ||||
| Усилие подачи, кг, максимальное (вверх/вниз) | 10 000 | ||||
| Ход подачи, мм, не менее: | 7000* | ||||
| Скорость подачи, м/сек, не
менее - рабочий режим - ускоренный режим |
0,15 0,7 | ||||
| МАЧТА | |||||
| Тип | Моноблочная | ||||
| Угол наклона мачты, град: в продольной плоскости |
10...115 | ||||
| АГРЕГАТ НАСОСНЫЙ | |||||
| Привод | через КОМ | ||||
| Мощности привода, кВт (л.с.) | 165 (225) | ||||
| ШАССИ | |||||
| Тип | а/м КАМАЗ | ||||
| Скорость передвижения, км/ч | 100 | ||||
| ЛЕБЕДКА | |||||
| Тип | Планетарная с 4-х слойной навивкой каната/со свободным сбросом | ||||
| Привод | от гидромотора | ||||
| Грузоподъемность, кг: - на 1 слое |
2500/4000* | ||||
| Канатоемкость, м, не менее | 30 | ||||
| Диаметр каната, мм | 12 | ||||
*В зависимости от модификации
Применяемый инструмент
- Шнеки полые (ШГ-180, ШГ-200, ШГ-250, ШГ-320, ШГ-340, ШГ-370, ШГ-425, ШГ-450)
- Шнеки полые (ШГ-370/230, 425/280, 450/280, 550/380)
- Шнеки (ШГ-320/110, ШГ-340/110, ШГ-370/110, ШГ-425/110, ШГ-450/110, ШГ-550/110, ШГ-650/110)
- Шнеки полые (ШГ-180П, 250П)
- Трубы бурильные (ТБ-89, ТБ-146, ТБ-168, ТБ-219)
- Снаряды колонковые (СК-190 - СК-660)
