Буровой станок СКБ-7

Буровой станок СКБ-7 имеет общее принципиальное конструктивное решение, характерное для всех отечественных и большинства зарубежных станков с моноблочной компоновкой, продольным расположением лебедки и групповым приводом механизмов вращения и лебедки (рис. 1.11).

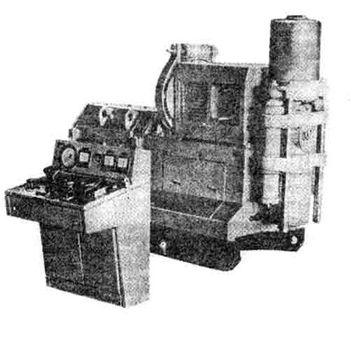

Рис. 1.11. Буровой станок СКБ-7

Отличительные особенности этого бурового станка заключаются в следующем:

• оснащение СКБ-7 плавнорегулируемым реверсным электроприводом, обеспечивающим бесступенчатое изменение частоты вращения шпинделя вращателя и скорости намотки каната на барабан лебедки, что позволяет повысить коэффициент использования установленной мощности двигателя в процессе бурения и проводить спуско-подъемные операции с оптимальным, автоматически выбираемым по массе поднимаемой колонны бурильных труб режимом, а при спуске осуществлять электрически управляемое торможение с рекуперацией энергии в сеть, исключая тяжелую физическую работу бурильщика при спуско-подъеме бурильных труб;
• простота кинематических связей, обеспечивающая повышение КПД и надежности механических узлов в результате исключения сцепления, коробки перемены передач и механического тормоза подъема;
• принципиально новая схема гидравлической подачи шпинделя с напорным золотником и дросселем на линии сливной магистрали, обеспечивающая плавность и стабильность скорости подачи инструмента при бурении и исключающая возможность разрушения алмазных коронок в скважинах большой глубины при внезапном отключении электроэнергии;
• широкий плавно-регулируемый диапазон частоты вращения дает возможность исключить динамические удары в трансмиссии при спуске снаряда в скважину и раскручивании бурового инструмента до высоких частот вращения.

Техническая характеристика станка СКБ-7 приведена в табл. 1.13.

В модификациях этих буровых станков были внесены следующие усовершенствования: повышен крутящий момент на вращателе и мощности привода; обеспечена возможность одновременной   работы   вращателя и лебедки; повышена стойкость элементов вращателя; отдельные узлы станка: вращатель, конический редуктор, привод специализированы в зависимости от условий применения.

Технические характеристики буровых станков СКБ-7101; СКБ-7110; СКБ-7111 приведены в табл. 1.13.

Примечание: АД — асинхронный электродвигатель; РЭП — регулируемый электропривод постоянного тока.
