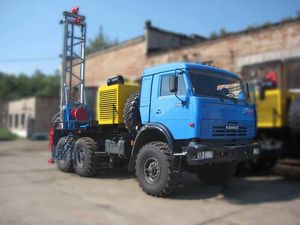

Описание буровой установки МБУ-5
Многоцелевая буровая установка с механическим подвижным вращателем. Установка широко используется для бурения инженерно-геологических, геофизических и геологоразведочных скважин, а также скважин для различных вспомогательных целей. С помощью подвижного вращателя можно производить вращательное бурение шнековым способом, колонковым «всухую» и проходкой шурфов, при комплектации буровой с насосом или компрессором бурение с промывкой или с продувкой. Лебедка служит для проходки с помощью желонки (ударно-канатный способ).
Благодаря осевой нагрузке вниз до 10т. буровая установка обеспечивает выполнение статического зондирования грунтов.
- компрессор (КВ 10/10),
- насос буровой (НБ-160/6,3, НБ-50),
- сварочный генератор (ГД4004-12),
- буровой инструмент для всех типов бурения.
Дополнительная комплектация:
- компрессор (КВ 10/10),
- насос буровой (НБ-160/6,3, НБ-50),
- сварочный генератор (ГД4004-12),
- буровой инструмент для всех типов бурения.
Технические характеристики буровой установки МБУ-5
| Наименование параметров | Величина |
| Транспортная база шасси повышенной проходимости | УРАЛ-4320, КАМАЗ-43114, ЗИЛ-131, ТТ-4 |
| Привод установки | палубный дизельный двигатель |
| Глубина бурения, м: | |
| шнеками | 10-50 |
| шнековым буром | до 10 |
| с продувкой/промывкой | 100 |
| Диаметр бурения, макс., мм | |
| шнеками | 135-400 |
| шнековым буром | 650 |
| с продувкой/промывкой (конечный): | 190 |
| Вращатель | механический |
| максимальный крутящий момент кНм (кгс*м), не менее | 5,8(580) |
| частота вращения шпинделя, при 1600 оборотах двигателя, об/мин. | 27,6-407 |
| ход подачи, мм. | 3400 |
| Максимальная осевая нагрузка, кН(кгс) | |
| при движении вниз / в комплектации под стат. зондирование | 30(2940)/ 98(10000) |
| при движении вверх | 98(10000) |
| Скорость перемещения, м/с | |
| вниз | 0…0,25 |
| вверх | 0…0,14 |
| Максимальное давление в гидросистеме, МПа (кгс/см2) | 12,5 (125) |
| Лебедка | механическая со свободным сбросом |
| грузоподъемность, кН(кгс) | 16(1600) |
| скорость подъема, м/с | 0-1,5 |
| Габаритные размеры установки на ЗИЛ-131, мм, не более | |
| в рабочем положении | 7690х2500х9650 |
| в транспортном положении | 9045х2500х3250 |
| Масса установки без шасси, кг. | 2520 |
