Установка буровая УБГ-СГ «Беркут»

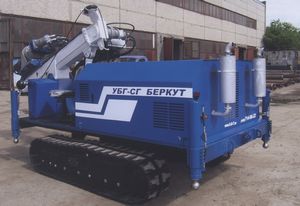

Установка буровая гидрофицированная средней серии на гусеничной базе типа УБГ-СГ «Беркут»

Буровая установка УБГ-СГ «Беркут» предназначена для бурения инженерных скважин в породах 1-12 категории по буримости, в частности, для производства буроинъекционных и буронабивных свай, анкеров, водопонижающих скважин и других работ в стесненных условиях закрытых корпусов различных зданий и на открытых площадках.

Буровая установка может быть смонтирована на гусеничной или автомобильной базе.

Компактность и вес установки обеспечивают её транспортирование на обычном грузовом автомобиле, без использования крупногабаритных спецприцепов.

Высокая проходимость и маневренность установки на гусеничной базе позволяет легко и быстро выставлять ось шпинделя вращателя, относительно оси скважины в стесненных условиях.

Установка специально адаптирована для производства буроинъекционных и буронабивных свай, что с применением оригинального инструмента и принадлежностей повышает производительность выполняемых работ.

Вращатель выполнен с возможностью отведения в сторону, для безопасного выполнения спуско-подъемных операций с использованием лебедки.

Оригинальная конфигурация гидросистемы с импортными комплектующими обеспечивает высокую надежность работы установки.

Система сервоуправления насосным агрегатом обеспечивает нулевую подачу гидронасосов при запуске дизельного двигателя и его работе, повышая экономичность и легкий пуск при отрицательной температуре окружающего воздуха.

Перечень технологий бурения скважин с использованием буровой установки УБГ-С «Беркут»

  1. Колонковое бурение скважин диаметром до 750мм с затиркой керна «всухую» с использованием типоразмерного ряда колонковых снарядов типа «СК
  2. Шнековое бурение скважин диаметром до 550мм «сплошным забоем» или с отбором керна с использованием типоразмерного ряда полых шнеков типа «ШГ»
  3. Бурение скважин диаметром до 400мм с прямой промывкой или продувкой «сплошным забоем» или с отбором керна с использованием бурового инструмента
  4. Бурение скважин диаметром до 850мм и глубиной до 100м с обратной промывкой и «сплошным забоем» с использованием эрлифта в виде комплекса бурового оборудования
  5. Пневмоударное бурение скважин диаметром до 550мм «сплошным забоем» с использованием комплекса бурового оборудования

Технические характеристики буровой установки



НАИМЕНОВАНИЕ ПАРАМЕТРОВ ВЕЛИЧИНА
ЭКСПЛУАТАЦИОННЫЕ
Диаметр бурения максимальный, мм. 700
Габаритные размеры, мм:
   - в рабочем положении
   - в транспортном положении

4990 х 2200 х 8475
7985 х 2200 х 2660
Количество аутриггеров 4
Модель гусеничного шасси РТ 70G (Италия)
Масса установки полная, кг, не более 9000
ВРАЩАТЕЛЬ
Тип подвижный, проходной, смещаемый
с приводом от двух гидромоторов
Крутящий момент силы, Нм, максимальный (давление жидкости, кгс/см2) 7800 (300)
Частота вращения шпинделя, об/мин
   - I режим
   - II режим

0...95
0...190
Диаметр внутренний шпинделя, мм 110
Номинальный диапазон частот вращения, об/мин (крутящий момент силы, Нм) 95(7800)... 190 (3800)
Ход смещения вращателя, мм 500
Рабочее давление вертлюга, кг/см
   - основного
   - воздушного

10
10
Габаритные размеры ведущей трубы, мм
   - диаметр наружный
   - длина

245
5000
МЕХАНИЗМ ПОДАЧИ
Тип цепной с приводом от гидромотора
Тип редуктора подачи планетарный, двухступенчатый с гидротормозом
Усилие подачи, кг, максимальное (вверх) 10000
Ход подачи, мм, не менее: 5500
Скорость подачи, м/сек, не менее
   - рабочий режим
   - ускоренный режим

0,15
0,7
МАЧТА
Тип моноблочная
Угол наклона мачты, град: в продольной плоскости 10...115
Грузоподъемность кронблока, кН 100
Оснастка талевой системы 1x2
ЛЕБЕДКА
Тип планетарная, с 2-х слойной навивкой каната
Привод от гидромотора
Грузоподъемность, максимальная, кН 40
Грузоподъемность элеватора, кН 80
Диаметр каната, мм 12
ТРУБОРАЗВОРОТ
Крутящий момент силы, Нм, максимальный 9850
Частота вращения водила, об/мин 40
Грузоподъемность, кН 90
Диаметр внутренний проходного отверстия 250
АГРЕГАТ НАСОСНЫЙ
Привод дизельный двигатель ЯМЗ-236 М2-4
Мощность привода, кВт (л.с.) 132 (180)
Производительность насосов, л/мин, максимальная
   - основных
   - вспомогательного

220
18
Емкость гидробака, л 130
ШАССИ
Тип Гусеничное с гидроприводом
Тип гусеницы Металлическая с обрезиниванием
Ширина гусеницы, мм 400
Дорожный просвет, мм 500
Скорость передвижения, км/ч 1,7
