Буровой агрегат 1БА-15В

Назначение бурового агрегата 1БА-15В

Буровой агрегат 1БА-15В для бурения скважин  (рис. 1.30) состоит из следующего оборудования:

  • бурового блока, включающего мачту с ярусами растяжек, привод от двигателя автомобиля МАЗ-5334 через пятискоростную коробку передач, коробку отбора мощности и трехскоростную коробку передач агрегата, лебедку, ротор, буровой насос, генератор, компрессор пневмосистемы, гидрораскрепитель, пульты управления (все эти узлы смонтированы на раме автошасси); талевого блока, вертлюга, квадратной штанги, бурового рукава со штуцерами, откидных мостков, глиномешалки емкостью 0,75 м;
  • компрессорно-силового блока;
  • прицепа для бурильных труб;
  • бурового инструмента.

По требованию заказчика поставляется насосно-силовой блок и устройство для очистки глинистого раствора.

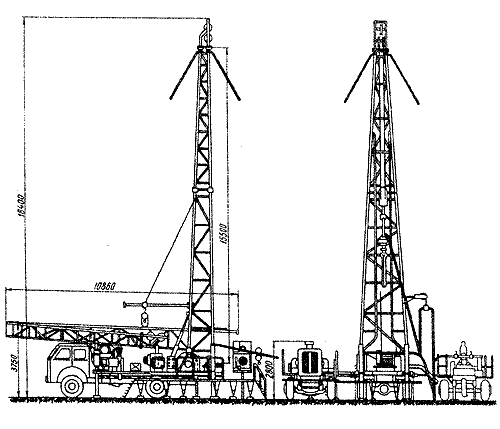

Рис. 1.30. Буровая установка 1Б А-15В.

Основное оборудование агрегата смонтировано на автоприцепах, что обеспечивает высокую маневренность и сокращает затраты времени на транспортировку и монтажно-демонтажные работы. Запас мощности и возможность привода любых механизмов от каждого из двух двигателей повышает надежность ведения буровых работ и сокращает аварийные простои. Широкий диапазон скоростей на лебедке и роторе позволяет успешно вести различные работы. Конструкция агрегата позволяет без затруднений применять бурильные и обсадные трубы длиной 12 м и обсаживать скважины без снятия ротора трубами диаметром до 360 мм. Пневматическое управление основными механизмами значительно повышает оперативность и облегчает труд бурильщика, наличие также ручного управления обеспечивает надежность управления.

Мощный компрессор, входящий в состав агрегата, позволяет без потерь времени производить с помощью эрлифтов строительную и опытную откачку воды. Применение гидрораскрепителя и устройства для развинчивания бурильных труб диаметром 73 мм с помощью ротора облегчает и ускоряет выполнение спуско-подъемных операций.

Создают удобства в работе и повышают безопасность труда: ограничитель подъема талевого блока, обустройство буровой площадки; приспособления для выноса квадратной штанги, ведения ремонтных и монтажных работ, подтаскивания грузов, подвески бурового рукава, продувки напорного манифольда воздухом; аварийное освещение 24 В; ручной насос для заправки; слесарные тиски и т. д.

Технические характеристики бурового агрегата 1БА15в.03

Параметры Значения параметров
Грузоподъемность, кН 200

Глубина бурения (максимальная), м:
бурильными трубами диаметром, мм:
                                                          89
                                                          73



500
600

Диаметр бурения (рекомендуемый), мм:
     начальный
     конечный


394
190,5
Трубы бурильные, мм 73 и 89
Длина бурильной свечи, м, не более:  12
Силовой привод блоков:
     бурового

     компрессорного ПК15Б
     компрессорно-энергетического ПКЭ15

Дизель ЯМЗ-236 (ЯМЗ-238) с коробкой передач
То же
»
Отбор мощности дизеля при частоте вращения: 105
Отбор мощности дизеля компрессорного и компрессорно- энергетических блоков 73,9 (100,5)

Мачта:
    высота, м
   оснастка талевой системы


18,6
2x3
Лебедка Двухбарабанная
Ротор:
    диаметр проходного отверстия, мм
    крутящий момент, Н • м
    основная частота вращения, мин-1

410
7850
2,16
Вертлюг:
    грузоподъемность, кН
    диаметр проходного отверстия, мм

200
60
Компрессор винтовой для откачки воды:
    подача, куб.м/мин
    давление, МПа

10
0,7
Габаритные размеры в транспортном положении, мм: 10860x2500x3750
Масса комплекта поставки, кг: 29190
